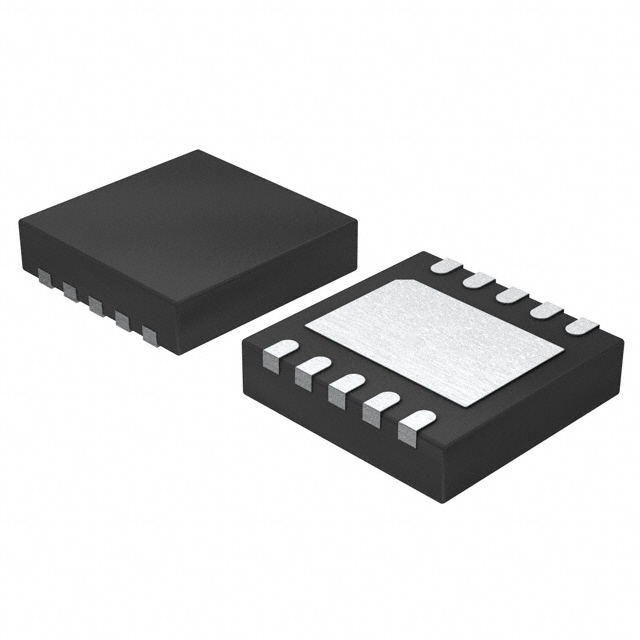

Микросхемы управления электропитанием - Полевые МОП-транзисторы, драйверы управления - Внешняя коммутация

Полевые МОП-транзисторы (Metal-Oxide-Semiconductor Field-Effect Transistors, MOSFET) являются ключевыми компонентами в различных приложениях по управлению электропитанием. Они используются для коммутирования и усиления электрических сигналов, что делает их незаменимыми в широком спектре электронных устройств, от бытовой электроники до сложных промышленных систем. Полевые МОП-транзисторы обладают высокими параметрами эффективности, что обеспечивает минимальные потери энергии и высокую скорость переключения.

Основные характеристики полевых МОП-транзисторов:

• Высокая скорость переключения: улучшенное быстродействие для применения в высокочастотных схемах.
• Низкое сопротивление открытого состояния (Rds(on)): минимальные потери мощности при включении.
• Высокое напряжение пробоя: устойчивость к высоким напряжениям для работы в силовых схемах.
• Широкий диапазон рабочих температур: надёжная работа в различных условиях окружающей среды.
• Малая входная ёмкость: низкие потери при переключении и высокая эффективность управления.

Драйверы управления

Драйверы управления полевыми МОП-транзисторами представляют собой специализированные микросхемы, предназначенные для эффективного управления этими транзисторами. Они обеспечивают необходимый ток и напряжение для быстрого и надёжного переключения МОП-транзисторов, что особенно важно в приложениях, требующих высокой точности и скорости. Драйверы управления часто используются в источниках питания, преобразователях напряжения и других силовых устройствах.

Ключевые особенности драйверов управления:

• Высокая выходная мощность: обеспечение достаточного тока для управления МОП-транзисторами.
• Быстрое время переключения: улучшенное быстродействие для минимизации потерь энергии.
• Интегрированные защитные функции: защита от перегрева, короткого замыкания и перенапряжения.
• Широкий диапазон входных напряжений: универсальность применения в различных схемах.
• Совместимость с различными типами МОП-транзисторов: универсальное решение для различных приложений.

Внешняя коммутация играет важную роль в схемах управления электропитанием, обеспечивая эффективное распределение энергии и защиту компонентов. Она включает использование внешних транзисторов, реле и других элементов для управления потоками электричества в устройствах. Компоненты внешней коммутации выбираются исходя из требований конкретного приложения, обеспечивая высокую надёжность и эффективность работы.

Сердце силовой электроники: как микросхемы управления питанием задают ритм современным устройствам

Внутри любого современного электронного устройства, от мощного промышленного сервера до компактного электромобиля, происходит постоянный и незаметный для пользователя танец энергии. Его choreograph — это интегральные микросхемы управления электропитанием с внешней коммутацией. В отличие от своих собратьев со встроенными ключами, эти микросхемы-драйверы выполняют более специализированную и масштабируемую роль: они не коммутируют большие токи самостоятельно, а являются высокоточными мозгами, которые отдают команды мощным внешним полевым МОП-транзисторам. Это разделение труда позволяет инженерам создавать чрезвычайно эффективные и гибкие схемы питания, где можно независимо выбирать оптимальный драйвер для задачи управления и оптимальный транзистор для мощности нагрузки. Именно такие связки обеспечивают бесперебойную работу процессоров и графических ускорителей, требующих десятки ампер тока с минимальными пульсациями, управляют скоростью бесщеточных двигателей в дронах и системах вентиляции, а также отвечают за точное преобразование напряжения в автомобильной электронике и телекоммуникационном оборудовании. Без этих компонентов был бы невозможен ни энергоэффективный режим работы смартфона, ни плавный ход лифта в небоскребе.

От простого к сложному: эволюция подхода к управлению мощностью

История развития этих компонентов — это путь к повышению эффективности, точности и миниатюризации. Изначально управление мощными нагрузками было громоздким и неэффективным, часто строилось на биполярных транзисторах, которые сами по себе потребляли значительную энергию для управления. Настоящую революцию совершило массовое распространение полевых МОП-транзисторов (MOSFET), которые управляются не током, а напряжением на затворе, что радикально снизило энергозатраты на сам процесс управления. Однако быстро и правильно открыть и закрыть затвор MOSFET, представляющий собой по сути конденсатор, — нетривиальная задача. Для этого нужны сильные импульсные токи. Это и привело к появлению специализированных микросхем-драйверов, единственная задача которых — максимально быстро подать на затвор мощный зарядный и разрядный ток. Современные драйверы — это высокотехнологичные устройства, интегрирующие в себе схемы защиты от короткого замыкания, мертвые времена (dead-time) для предотвращения сквозных токов, детекторы пониженного напряжения питания и даже изолированные каналы для работы в высоковольтных системах. Технология внешней коммутации позволила создавать системы, где один драйвер может управлять несколькими MOSFET, собранными в мостовые или многофазные конфигурации, что является стандартом для современных материнских плат и силовых инверторов.

Ключевые параметры выбора: на что смотреть профессионалу

Выбор конкретной микросхемы драйвера и парного к нему MOSFET — критически важный этап проектирования, напрямую влияющий на надежность и КПД конечного устройства. Первое, на что обращают внимание, — это совместимость по напряжению. Напряжение питания драйвера (Vcc) должно соответствовать логическим уровням управляющей схемы (часто 3.3В или 5В), а его выходное напряжение должно полностью открывать выбранный MOSFET. Пиковый выходной ток драйвера (Peak Source/Sink Current) определяет, насколько быстро он сможет перезарядить затвор транзистора — чем выше ток, тем меньше время переключения и ниже коммутационные потери, что жизненно важно для высокочастотных преобразователей. Не менее важен запас по напряжению смещения (Bootstrap Voltage) для драйверов верхнего плеча в мостовых схемах. Для самого MOSFET основными параметрами являются максимальное напряжение сток-исток (Vds), которое должно с запасом превышать рабочее напряжение в системе, сопротивление открытого канала (Rds(on)), напрямую определяющее conductive потери, и общий заряд затвора (Qg), который должен соответствовать возможностям драйвера. Также всегда учитывают наличие встроенных защит, таких как UVLO (защита от пониженного напряжения питания) и возможность работы в требуемом температурном диапазоне.

Почему заказчики выбирают «Эиком Ру» для поставок критичных компонентов

Компания «Эиком Ру» зарекомендовала себя как надежный партнер для инженеров, конструкторов и procurement-специалистов, чьи проекты зависят от качества и доступности силовой электроники. Мы понимаем, что задержка или ошибка в поставке одного драйвера или транзистора может остановить всю производственную линию, поэтому мы делаем акцент на безупречной логистике и отлаженной работе с ведущими мировыми производителями. Наш складской ассортимент включает компоненты от таких лидеров рынка, как Infineon, Texas Instruments, STMicroelectronics, ON Semiconductor, что позволяет нам оперативно закрывать потребности как в серийных, так и в эксклюзивных позициях. Каждая партия товара проходит тщательную проверку на оригинальность и соответствие техническим характеристикам, что полностью исключает риски приобретения контрафактной продукции. Мы предлагаем нашим клиентам не только широкий выбор, но и гибкие условия сотрудничества, включая конкурентные цены, индивидуальные условия для постоянных партнеров и бесплатную доставку заказов по всей территории России, что делает procurement-процесс максимально простым и экономически эффективным.
